caixa tipo h padrão cpfl para Projetos de Medição Agrupada e Indireta

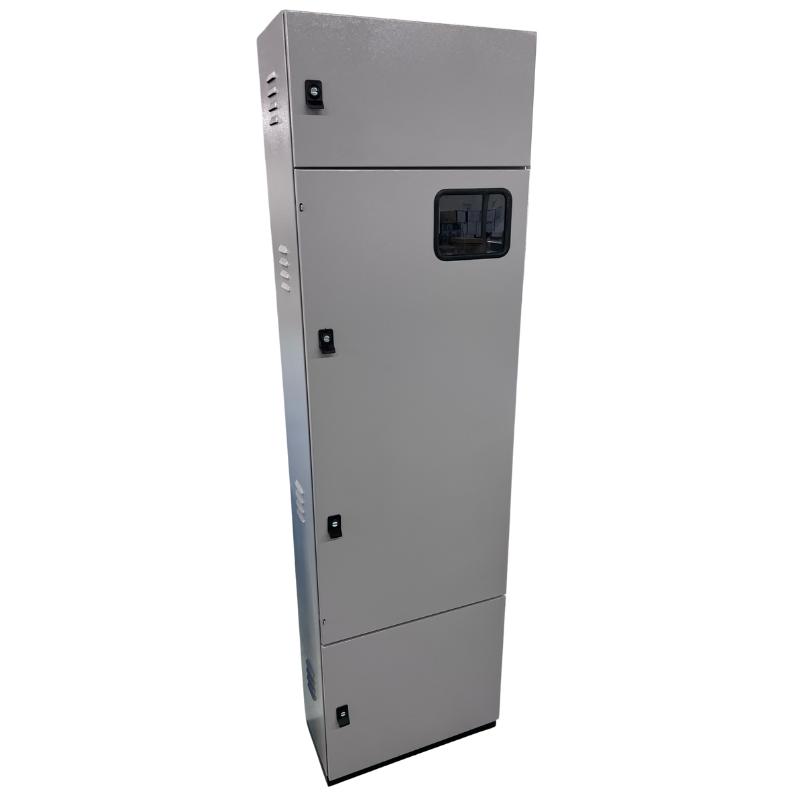

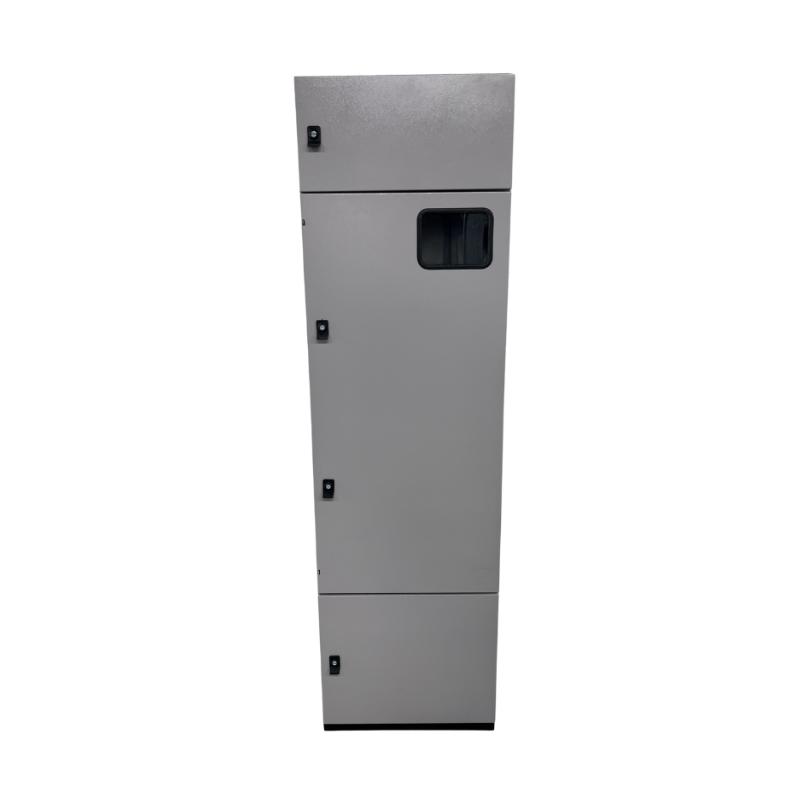

A caixa tipo h padrão cpfl é o cubículo metálico homologado indispensável para organizar e centralizar os sistemas de distribuição e faturamento de energia em instalações comerciais, prediais e industriais .

Esse equipamento abriga com total segurança os componentes de proteção, manobra e os instrumentos de medição exigidos pela concessionária.

Produzida em estrita conformidade com a norma GED 4145, ela é utilizada para até 6 medidores polifásicos visando o atendimento de ligações de clientes em baixa tensão, ou para medição indireta com o auxílio de TCs (Transformadores de Corrente).

Esse modelo de caixa tipo h padrão cpfl é destinado a alojar os equipamentos de medição, acessórios e dispositivos de proteção e seccionamento.

A Metalúrgica Visconti é uma empresa homologada pela CPFL Energia para a fabricação deste padrão de caixa, respeitando todas as exigências mínimas de produção e entregando alta qualidade e máxima segurança ao cliente final.

O que caracteriza o projeto construtivo de uma caixa tipo H homologada?

O projeto estrutural de um cubículo homologado exige o uso de matérias-primas de alta resistência mecânica para suportar as demandas do setor de energia.

As caixas fabricadas pela Metalúrgica Visconti utilizam chapas de aço carbono tratadas contra corrosão (Chapas 14 e 16), apresentando uma divisão interna rígida que isola completamente os circuitos de potência dos instrumentos de leitura técnica.

Essa configuração promove a proteção mecânica dos componentes e facilita o trabalho das equipes técnicas durante as inspeções de campo. A estrutura interna desenvolvida pela engenharia é focada em pilares fundamentais de durabilidade:

• Compartimentação rígida : Separação física interna que impede o acesso acidental aos barramentos energizados durante a leitura técnica diária ou manutenções parciais;
• Barramentos de cobre eletrolítico : Dimensionamento preciso e alto grau de pureza metalúrgica para suportar as correntes de curto-circuito especificadas no projeto elétrico do imóvel;
• Pintura eletrostática a pó (Epóxi) : Camada de alta aderência que protege o metal contra a ação do tempo, poeira e umidade severa, estendendo consideravelmente a vida útil do conjunto elétrico.

Quais são as diretrizes da norma GED 4145 para medição indireta com TCs?

As diretrizes estabelecidas pela norma GED 4145 determinam que a medição indireta com TCs deve ser obrigatoriamente aplicada sempre que as demandas de carga ultrapassarem os limites da medição direta convencional.

Esse arranjo técnico reduz a corrente principal para níveis seguros que os equipamentos de faturamento conseguem registrar sem sofrer avarias.

O cumprimento exato dessa norma assegura a precisão absoluta nas leituras e evita a aplicação de multas, reprovações ou sanções administrativas por desconformidade técnica junto à concessionária.

Para viabilizar essa conformidade, o projeto contempla:

• Espaço dedicado para selagem : Alojamento dotado de dispositivos específicos para a aplicação de lacres oficiais pela equipe de fiscalização da CPFL;
• Blocos de teste de aferição : Elementos que permitem calibrar e aferir os equipamentos in campo sem a necessidade de interromper o fornecimento de energia da planta industrial;
• Alinhamento vetorial planejado : Posicionamento milimétrico dos TCs para certificar a leitura correta das fases elétricas da instalação.

Como funciona o agrupamento técnico para até 6 medidores polifásicos?

O agrupamento técnico distribui a energia vindoura do ramal de entrada para até 6 consumidores polifásicos de maneira equilibrada e segura, utilizando barramentos de derivação blindados de alta condutividade .

Cada medidor associado conta com um disjuntor de saída individualizado e devidamente identificado.

Essa arquitetura independente viabiliza manutenções isoladas, trocas de componentes e reparos preventivos sem a necessidade de interromper o abastecimento elétrico dos demais usuários conectados à rede, otimizando a eficiência operacional do condomínio comercial ou residencial.

Por que a Metalúrgica Visconti é referência nacional em infraestrutura elétrica?

A Metalúrgica Visconti consolidou sua liderança de mercado ao somar mais de 40 anos de experiência no desenvolvimento de painéis, caixas padronizadas e quadros de alta confiabilidade.

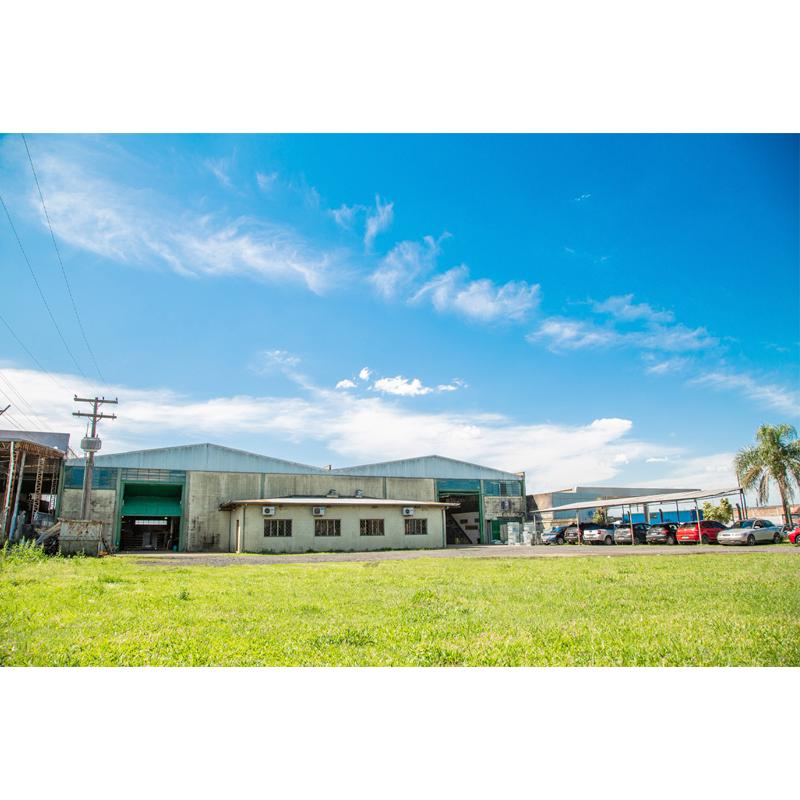

Fundada em 1977 e localizada estrategicamente em Porto Alegre, no Rio Grande do Sul, a empresa possui uma estrutura fabril própria com engenharia dedicada e equipe técnica altamente especializada.

Atendendo clientes em diversas regiões do Brasil, a Visconti se destaca pelo fornecimento de soluções sob medida para os setores industrial, comercial, predial e de infraestrutura.

Todos os produtos são fabricados em total conformidade com as principais diretrizes nacionais e internacionais, incluindo a norma NBR IEC 61439, reforçando o compromisso inabalável com a qualidade, a segurança coletiva e a conformidade dos equipamentos distribuídos.

Como é realizado o atendimento logístico para os municípios na área de cobertura da CPFL?

Embora a unidade fabril esteja localizada no Rio Grande do Sul, a Metalúrgica Visconti estruturou uma operação logística altamente eficiente e competitiva para atender toda a área de concessão da CPFL no estado de São Paulo.

Através de contratos de frete otimizados e rotas expressas diretas da fábrica, cidades como Campinas, Sorocaba, Ribeirão Preto, Jundiaí e Santos recebem os equipamentos com excelente custo-benefício e em total alinhamento com o cronograma físico da obra.

Entre em Contato e Solicite seu Orçamento Técnico Direto de Fábrica

A definição correta do seu centro de distribuição evita retrabalhos e acelera a liberação do fornecimento elétrico junto à concessionária. Nossa equipe de engenheiros experientes está pronta para analisar o diagrama unifilar da sua obra, validar as especificações e detalhar a montagem ideal para a sua infraestrutura.

Fale hoje mesmo com os nossos especialistas, envie o seu projeto técnico e confira a nossa capacidade de entrega para painéis elétricos, QGBTs e soluções sob medida que promovem a máxima eficiência do seu empreendimento!

Dúvidas técnicas e comerciais sobre a caixa tipo h padrão cpfl

Quando a instalação desse padrão de cubículo é obrigatoriamente exigida pela concessionária?

A CPFL exige este modelo específico em dois cenários comerciais e industriais regulamentados pela norma GED 4145. O primeiro é no agrupamento técnico de até 6 medidores polifásicos para atendimento de múltiplos consumidores em baixa tensão.

O segundo ocorre quando a demanda de carga contratada exige o arranjo de medição indireta por meio de Transformadores de Corrente (TCs), configuração aplicada obrigatoriamente quando a corrente nominal do projeto elétrico ultrapassa os limites da medição direta convencional.

Quais são os compartimentos internos obrigatórios que compõem o layout da caixa tipo H?

O design interno obedece rigidamente à padronização de segurança e divisão de circuitos da distribuidora.

O cubículo possui um espaço exclusivo e blindado para o alojamento dos TCs, um setor dedicado para os blocos de teste de aferição e uma área dotada de dispositivos específicos para a aplicação de lacres e selagem técnica.

O layout prevê ainda a base de fixação para o disjuntor geral de proteção e a furação técnica adequada para a passagem e ancoragem correta dos cabos de entrada e saída.

O projeto técnico permite flexibilidade para abrigar disjuntores gerais de diferentes marcas?

Sim, a estrutura de engenharia desenvolvida permite a ancoragem mecânica de disjuntores de caixa moldada de diversas marcas consolidadas no mercado de proteção elétrica.

O requisito obrigatório é que o disjuntor escolhido pelo projetista atenda exatamente à capacidade de interrupção em curto-circuito e à corrente nominal calculadas no diagrama unifilar aprovado da obra.

Adicionalmente, a manopla externa do disjuntor deve possuir a furação padrão para permitir a selagem oficial na vistoria.
